食品機械

基于 PC 的控制技術和伺服驅動器實現高精度肉類分配

位于德國 Irschenberg 的 TVI Entwicklung und Produktion GmbH 公司主要經營各種肉類分配和加工設備及生產線。公司十多年來成功地滿足了高速加工、定重高精度分配及高度靈活性等所有行業要求。借助倍福基于 PC 和 EtherCAT 的驅動及控制技術，TVI 計劃為該行業繼續推出很多新的創新開發項目。

TVI 認為，公司獲得成功的基礎，很大部分來自于 高性能的基于 PC 和 EtherCAT 的控制技術。這些解決方 案有助于將公司提升為紅肉分配機和生產線的市場領導 者“。我們的傳統技術已經達到了極限，已經無法應對不 斷變化的市場需求。我們當時使用的 PLC 的周期時間最 快可達 20 毫秒。在當時，一根線性伺服軸只能移動 10 毫米。這已經不再能夠滿足今天的定位和分配要求?！盩VI 公司任事股東 Thomas Vo?lkl 解釋道 :“為了確保今天的 成功，倍?；?PC 的控制技術正是我們所需要的，因 為它的周期時間僅為 1 毫秒，并能夠很輕松地同步控制 7 根軸?！盤C 控制技術也幫助 TVI 將高能效和用高速氣 動閥精確控制的伺服軸結合在一起，代替?zhèn)鹘y(tǒng)的氣動和 液壓執行機構。

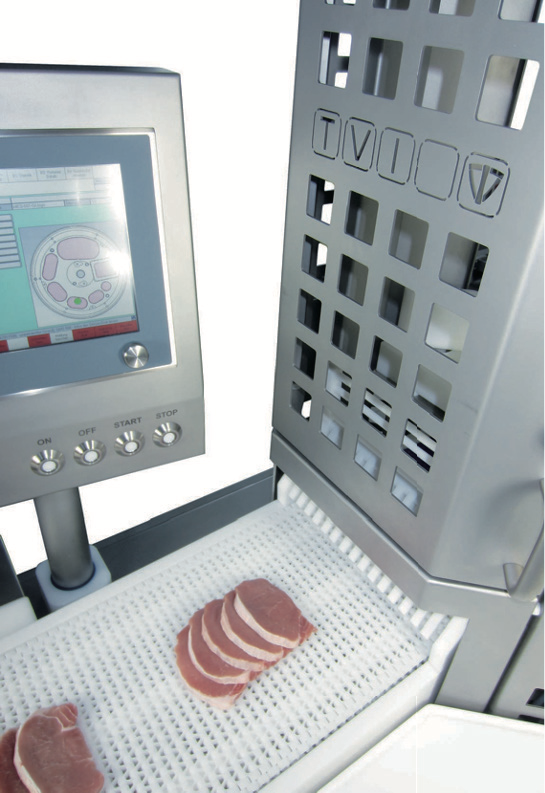

模塊化 TVI 肉類加工中心的核心部分是多功能 GMS 500 分配系統， 通過一臺倍福專為客戶定制 CP6901 控制面板操作

早在 2008 年，TVI 就決定使用基于 PC 的控制系統 取代傳統的 PLC 技術。公司現在一臺 GMS 500 機器上 使用了 PC 控制系統，緊接著，在其它機型上也安裝了 PC 控制系統。今天，TVI 僅使用基于 PC 的控制系統“。我 們信任倍福，因為我們已經見識過公司的高創新水平。 我們充分肯定并高度評價倍福與我們的直接溝通及快速 響應，特別是我們需要維修時?！盩homas Vo?lkl 補充道。

可靠性、速度和精度都是基本要求

肉類分配機必須超快速和超精確，同時保持絕對干凈。由于肉的變質速度快，因此加工的時間也必須很短。 德國的大型肉類加工廠每天每分鐘都會生產如肉片、肉 排、速烹牛排、燉牛肉及肉卷等經典的新鮮紅肉。因為這些食物只能保鮮一周左右，所以速度一直是最關鍵的。 當零售商進行特別促銷活動時，整個加工和物流鏈就會面臨更嚴峻的挑戰。Thomas Vo?lkl 解釋說道 :“定重包裝使得折扣店能夠更輕松地進行特價銷售，只需按下按鈕即可修改價格。像“買二送一”這樣的促銷優惠活動會吸引很多顧客涌入商店，所有產品的銷量都會增加，而不僅僅只是肉類。例如，如果一家大型折扣連鎖店在下午 5 點時下了訂單，物品必須在次日上午 6 點前送到所有的德國配送中心。這就是為什么所有大型肉類加工廠的目標是在白班時滿足 80% 的服務需求，還要考慮天 氣、即將到來的假期及其它因素。剩下的 20% 由夜班生產。像這樣的物流需要最大化的設備可用性、可靠性和靈活性，以及快速轉換時間且方便操作和清潔?！?/p>

首先，分配機必須能夠精確稱重和切割肉類，不會產生任何剩余或浪費。使用 GMS 500 分配機，已經冷卻或加熱到一定溫度的肉被放入管中，壓制成型和稱重。然后，一把旋轉的刀將肉切成薄片，其厚度由直線軸決定。倍福的控制和伺服驅動技術確保能夠以最大速度和精度實現工藝過程。切割一次需要 250 至 500 毫秒的時間，這意味著該機器每小時最多可以生產 14000 片肉。 GMS 500 分配系統有 7 根伺服軸，由四臺 AX5206 伺服驅動器和帶 AG2210 行星齒輪減速機的 AM3021 伺服電機驅動。機器通 CX1030 嵌入式控制器和 TwinCAT 2 NC 軟件控制。控制面板采用的是一臺集成式 CP6901，帶 有不銹鋼邊框和一個齊平安裝的 12 英寸觸摸顯示面板。

基于 PC 的自動化技術無處不在

一套完整的 TVI 肉品加工系統包括回火(包括急速凍)、切片、分配、裝入托盤、卸貨和再加工的最終控制和傳輸肉品到包裝機中。單臺機器可以組合，構成完整的加工生產線。TVI 解決方案具有一致性的主要原因是倍福能夠提供種類非常繁多的產品系列，從 AM3021 伺服電機、AX5000 伺服驅動器和 EL72xx 系列端子模塊到 EtherCAT I/O 和 CX20xx 及 CX51xx 系列嵌入式控制器，以及 TwinCAT 3 軟件和 12 英寸不銹鋼觸摸屏“。我們在我們的所有新設備設計中都采用了這些組件，因為它們在性能、衛生要求和安裝方便等方面都滿足我們的要求。我們還在我們的一些機器系列中實施了 TwinSAFE 技術，而且我們的 AIR 520 裝盤機中也使用了采用單電纜技術(OCT)的 AM8000 伺服電機?！盩homas Vo?lkl 說道。

良好的業務關系成就美好未來

“早在 8 年前，我們就在倍福公司控制和驅動技術 一致的模塊化設計基礎上開始了與倍福的合作。倍福一直讓我們都很滿意，因此我們繼續全心全意地保持著這一合作關系?！盩homas Vo?lkl 總結道“。既然我們自己是家高度創新的公司，我們需要像倍福這樣以創新為導向的合作伙伴，我們的配合非常默契。由于今天的設備開發側重于靈活性，我希望看到盡可能多的預制模板和軟件模塊。這讓我們，作為設備制造商，能夠?qū)Ｗ⒂谖覀冏钌瞄L的事情?！?/p>

Vo?lkl 補充道 :“經過這么長時間的合作后，TVI 與 MULTIVAC Sepp Hag- genmu?ller SE & CO.KG 之間的合作更加緊密了，提供能夠處理整個工藝過程的完整生產線，從肉類供應到成品擺放和裝入托盤。作為這一關系的一部分，TVI 將利用 MULTIVAC 強大的銷售和服務網絡進軍新的市場。由于這兩家公司多年前都決定使用倍福的控制技術，因此我們可以共享各自的硬件和軟件專業知識。在我們的第一個合作項目中共使用了四臺帶有四根軸的龍門式機器人，每臺機器人每小時放置約 1600 公斤的豬排到熱成型托盤中。原先為三自由度 Delta 機器人運動開發的硬件和軟件適用于龍門式機器人 的 X/Y/Z/C 可以運動的軸。由于共享的硬件和軟件基礎使得過程變得相對容易，從而縮短了項目開發時間。因此，MULTIVAC 和 TVI 能夠更加有效地關注客戶未來需求。最終，我們的合作非常成功?！?/p>

TVI 想要與倍福一起面對的另一個挑戰是安全技術的集成。為了滿足安全要求，TVI 未來將在所有機器上實施 TwinSAFE。Thomas Vo?lkl :“我們與倍福的合作也將更加緊密，在我們的最新開發中充分利用諸如 TwinCAT 3、OCT 及多點觸控面板等創新自動化技術?！?/p>
