通常，釀酒商在購買清洗和灌裝設備時，必須 明確其使用對象是一次性還是可重復使用的啤酒桶， 只能二者擇其一。但是 KHS 公司的 Innokeg AF-C Transversal 設備不同，它可同時適用于兩種類型的啤 酒桶。這主要得益于該公司對其傳送和加工站所進行 的獨特設計。為實現不同工作站的銜接，該公司使用 了易格斯的免維護非標大尺寸直線模組。
KHS 公 司 的 Innokeg AF-C Transversal 設 備 的 突出特點是它在測試、清洗和灌裝過程中具有極高的 靈活性（見圖 1）。當考慮在一次性和可重復使用的啤 酒桶類型之間相互切換時，無需重新設計。此外，設 備的性能也極佳，它每小時可以處理 700 個啤酒桶。 這種高性能要歸功于其創新的結構 ：工作站橫向排列， 被置于中央傳送帶的兩側。這樣一來，啤酒桶在傳送 過程中如果需要就可以跳過整個清洗流程或個別步驟， 直達最后的灌裝區域。此外，每個工作站都有三個驅動滑塊（一共有四個工作站），這些滑塊通過易格斯 drylin 驅動系統在傳送帶側面將啤酒桶從工作站中移進和移出。

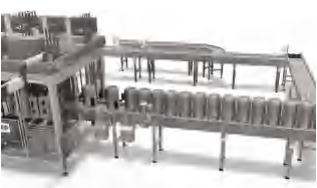

圖 1 Innokeg AF-C Transversal是KHS KHS 公司開發的一種極其靈活的 啤酒桶清洗和灌裝系統。（圖片來自KHS ）
通過 Innokeg AF-C Transversal 設備，可實現桶 裝啤酒的大批量生產。KHS 公司的這一項真正的灌裝 技術創新，讓其在飲料和液體食品領域享有盛譽?！拔?們的客戶來自灌裝行業的各種規模的公司。”KHS 桶 裝技術產品經理 Roger Daum 說道。
KHS 公司不僅擁有成功的商業模式，還有非常多 樣的灌裝和包裝設備產品，這些產品涵蓋清洗、貼標、 滅菌、輸送和檢測等技術。憑借這些優勢，再加上其 5149 名員工的共同努力，該公司在上一個財政年度創 下了 1.26 萬億歐元的營收。而位于德國巴特克羅伊茨 納赫市的桶裝技術產品中心更是在全球市場占有很高的份額，并且持續不斷地開發一些新的設備理念。其 中 Innokeg CombiKeg 就是一個很好的例子，它是一 種高性能且又緊湊的桶裝清洗和灌裝設備，由外部清 洗系統和 Innokeg AF-C Transversal 系統兩部分構成。
需求 ：用于啤酒桶橫向傳送的緊湊且又牢固的直線模組
與玻璃瓶、PET 瓶和易拉罐相比，啤酒桶容器要 重很多，所以它在輸送技術中的相關要求也比較高。 Innokeg AF-C Transversal 的設計工程師所面臨的其 中一項挑戰就是開發一種用于啤酒桶橫向傳送的緊湊、 防銹且又牢固的直線模組。
KHS桶裝產品中心的設計工程師 Sebastian Eckes 從技術參數方面對機器的性能要求進行了描述： “該系統要求能實現在速度為 1.5m/s、加速度為 2m/ s 的情況下將重 160 公斤的啤酒桶沿傳送方向移動 1820 毫米的距離。此外，該系統還要能全天候運行， 同時符合飲料灌裝的衛生要求，且要具有非常高的可靠性和較長的使用壽命。
測試不同供應商的解決方案
負責機械結構設計的開發人員對市場進行了分析 并測試了不同供應商提供的解決方案，其中包括常用 的氣動模組和電動輥筒系統等。最終，易格斯推薦的 多功能 drylin ZLW 直線模組方案說服了他們。其中部 分原因是兩公司已成功合作很多年。Sebastian Eckes 表示 ：“易格斯提供的解決方案是最好的。而且在我們 看來，易格斯在實際應用完成過程中是一個很棒的合 作伙伴?！笔聦嵶C明確實如此，Innokeg Transversal 系統在世界范圍內的成功應用也使他的這一番話得到了印證。
用于實現復雜運動的特殊直線系統
易格斯的直線技術組件可實現復雜的運動，因而在機械工程領域被廣泛使用。其中，drylin ZLW 多功 能直線模組更是在工程領域占有很高的份額，而且其復雜性也備受關注（見圖 2 和圖 3）。

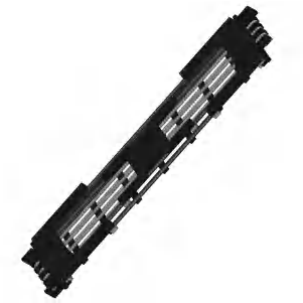

圖 2 易格斯為KHS公司提供的直線模組長2米、重126公斤，可即裝即用。（圖片來自易格斯）

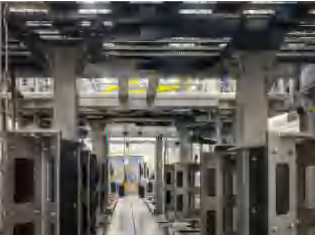

圖 3 直線模組的完整視圖。在模組的下方可以看到啤酒桶抓手，它們 可以移動重達160公斤的啤酒桶。（圖片來自易格斯）
為了確保系統的緊湊性，我們?yōu)?KHS 設計安裝了四條導軌，其中每兩條為一組作為平行導向。這意味著三個“推力臂”（中間一個用于推動啤酒桶滑入工作站，其余兩個則用于將啤酒桶移回到中央傳送帶上） 可以在一個直線軸上一起操作。
為了使滑塊的導向長度能匹配啤酒桶滑動時產生 的高扭矩，滑塊被置于兩個水平面上。同時，通過滑 塊面板的開槽設計減小了抓手間的距離。這些滑塊的 移動通過三個居中對齊的齒形帶來實現（見圖 4）。為 了節省空間，電機則被安裝在位于系統兩側的偏轉軸的延伸位置。

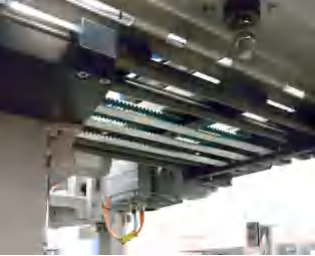

圖 4 三條同步帶和四條導軌滑塊的組合設計可吸收高徑向負載。（圖片來自易格斯）
免潤滑和低維護
所有軸上使用的軸承均是由 iglidur 材料制成的滑 動軸承，這種軸承無需外部潤滑，這一點對于衛生要 求高的清洗和灌裝系統至關重要。此外，設計還考慮 到了最簡單的維護方式——無需拆除整個系統即可快 速更換滑塊中的滑動膜（見圖 5）。易格斯提供的這套 直線模組長約 2 米，寬 41 厘米，高 10 厘米，重 126 公斤，可即裝即用，安裝起來非?？旖荨?/p>

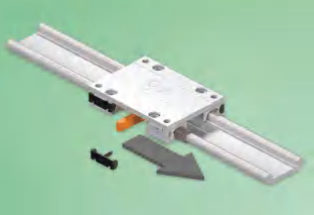

圖 5 巧妙設計且易于拆卸的滑塊可實現滑動膜的快速更換。（圖片來自易格斯）
易格斯模塊化組件的其他諸多應用
除了用于精確搬運重達 160 公斤的啤酒桶的大型 直線模組外，易格斯的直線軸承還在 Innokeg AF-C Transversal 系統的其他很多地方發揮了作用。這里， 我們可以引用 Sebastian Eckes 的一句評價 ：“沒有易斯，就沒有運動”。其中，提升站的導向軸上也配備了易格斯 drylin 不銹鋼直線軸承（見圖 6）。

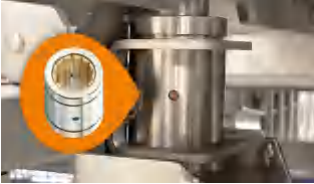

圖 6 drylin不銹鋼直線軸承可幫助實現提升站導向軸的免潤滑運行。 （圖片來自易格斯）
KHS 打算在不久的將來采用易格斯智能塑料滑動軸承。通過使用 isense 技術對滑動軸承系統的磨損進 行監控，從而可實現預測性維護。KHS 公司的產品經理 Roger Daum 稱 ：“我們對此很感興趣，因為它不僅對客戶有益，還能提高我們系統的可用性?，F(xiàn)在我 們已經在用 IO-Link 來監控所有的傳感器。所以，理所當然，我們的下一步就是要實現對軸承的持續監控?！?/p>
令人滿意的解決方案
迄今為止已交付的 Innokeg Transversal 系統的 用戶體驗很好，這也表明了 KHS 公司開發人員當初的 選擇很正確。Sebastian Eckes（見圖 7）表示 ：“系 統運行可靠且堅固耐用。用戶對系統的靈活性也是贊 譽有加。此外，易格斯直線模組的表現也很出色，它很好地吸收了啤酒桶搬運過程中的高徑向負載?！盞HS 公司對易格斯的服務也表示非常滿意 ：“我們與易格斯 的合作非常愉快且富有建設性。此外，易格斯在我們 的應用領域，即衛生灌裝技術方面的豐富經驗也對我們產生了積極的影響?！?/p>
圖 7 KHS桶裝技術產品經理Roger Daum、易格斯銷售顧問Florian Bl?mker和KHS桶裝產品中心的設計工程師Sebastian Eckes（從左 到右）位于Innokeg AF-C Transversal設備前。（圖片來自易格斯）
