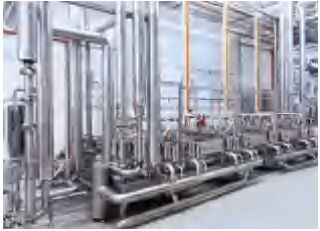

CIP 清洗即 CLEAN IN PLACE(原位清洗),無需 拆解生產設備,便可簡單操作的安全自動化清洗系統。 由于其具備節省成本、增加機器使用年限及合理化生 產計劃并提高生產能力的特性,幾乎被廣泛應用到到 所有的食品、飲料及制藥等工廠。
傳統的 CIP 清洗監測
ifm prover gmbh 的工廠中生產各種過程傳感器, 包括 :流量、溫度、電導率等傳感器。當需要在某個 CIP 裝置的實際測試中,對傳感器的功能、精度和質 量進行了檢查時,傳統方式為通過常用的工業控制器 來控制系統,只能對傳感器進行有限的監測。
以IIoT平臺 moneo 實施全面且深度的 CIP 監測
CIP 清洗過程中,無需集成 PLC,僅通過 ifm 全 新 IIoT 平臺 moneo,便能進行全面的裝置監測,不僅能訪問歷史數據,還能對其進行深度分析。
全面且連續的數據采集實現了對 CIP 過程的持續 準確分析??梢岳毛@得的信息在必要時優化過程, 從而持續提升質量并實現資源的高效利用。通過存儲 數據歷史記錄,還可長期跟蹤過程優化的效率,并實 現可持續的過程優化。
此外,使用的軟件解決方案還使用戶能夠根據其 需求個性化地設計顯示和評估邏輯。用戶可借由用戶 友好的設計直觀地完成該操作。
強大且全面的狀態監測及數據分析功能,具體是 如何通過 moneo 實現的?
結合 moneo RTM 和 IO-Link 的系統結構
① IO-Link 主站(AL1350)
② 入口的電導率傳感器
③ 出口的介質溫度傳感器(LDL200)
④ 出口的介質溫度傳感器(TCC501)
moneo 安裝在 ifm prover gmbh 工廠的中央服務 器上并激活 moneo RTM 應用,配合強大的 IT 基礎 架構,傳感器數據通過 VLAN(虛擬局域網)連接的 IO-Link 主站傳輸至 moneo。
清晰直觀,了然于心
① 入口的電導率(LDL200)
② 出口的電導率(LDL200)
③ 電導率差異(計算值)
④ 入口的電導率傳感器的介質溫度(LDL200)
⑤ 出口的溫度(TCC501)和電導率(LDL200)傳感器的介質溫度
moneo 的操作面板便于用戶一覽 CIP 裝置的相關過程值。他們可通過拖拽操作創建定制化的操作面板, 并可集成曲線圖來更好地顯示裝置測量點,最終獲得對系統所有傳感器狀態的清晰展示。
歷史分析,優化過程
通過歷史數據的分析,并及時比較不同點的過程值,可助力優化生產過程。例如,可以測量入口和出 口的電導率達到相同水平所需的時間,此外,還可優化采用酸和堿清洗劑進行的高成本沖洗過程等 :
· 以分析圖的形式顯示相關的傳感器數值
· 顯示各個清洗過程的時間
· 入口和出口過程值的關聯
· 有關系統沉積物的結論
閾值監測,預警提示
通過 moneo,可以針對每個過程值定義單獨的閾 值,現場工程師也能輕松通過閾值監測系統。
在具體案例中,可監測入口和出口的當前電導率 差異。若兩者差異過大,現場工程師將收到警告或警報消息。
·集成的限值監測警報功能
·發生警報時自動生成工單
·可配置工單的接收人
·警報升級策略
·及早檢測到損壞和故障問題
·可使用預定義的向導來配置警報策略
·用戶可隨時管理生成的警報工單并關閉
·可為工單添加備注,例如錯誤的原因或維護策略
·可在數據分析過程中使用分析按鈕查看超出閾值的 時間
計算關聯過程值,準確分析

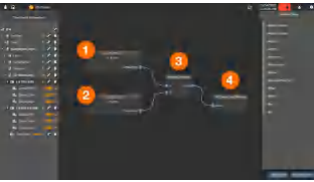

此外,可以通過 moneo 將過程值關聯起來并用于 計算。在具體的案例中,計算值可以用于快速檢測流入和流出介質的電導率差異。
① 流入介質的電導率
② 流出介質的電導率
③ 計算兩個輸入值的絕對差異
④ 計算結果,準確分析
CIP 清洗過程需要用到酸溶液以及堿溶液清洗劑。 電導率傳感器可以有效檢測管道內的電導率情況(酸 溶液或堿溶液的濃度不同,清洗液的電導率不同),實 時反饋 CIP 的清洗過程,不僅能夠保證管道及罐體內 已清洗干凈,還能節省清洗液的消耗量,一舉兩得!
